- 鋁擠型變形量計算公式
鋁擠型變形量計算公式
計算方法
計算公式中,可依據三個條件來求出其餘一個的數值(使用三種裝置方式的集中荷重)。
一、 根據荷重、鋁材長度、鋁材型式來算出變形量δ。
二、 根據變形量、荷重、鋁材長度來選擇必要的鋁材型式。
三、 根據變形量、鋁材型式、鋁材長度來計算出容許荷重。

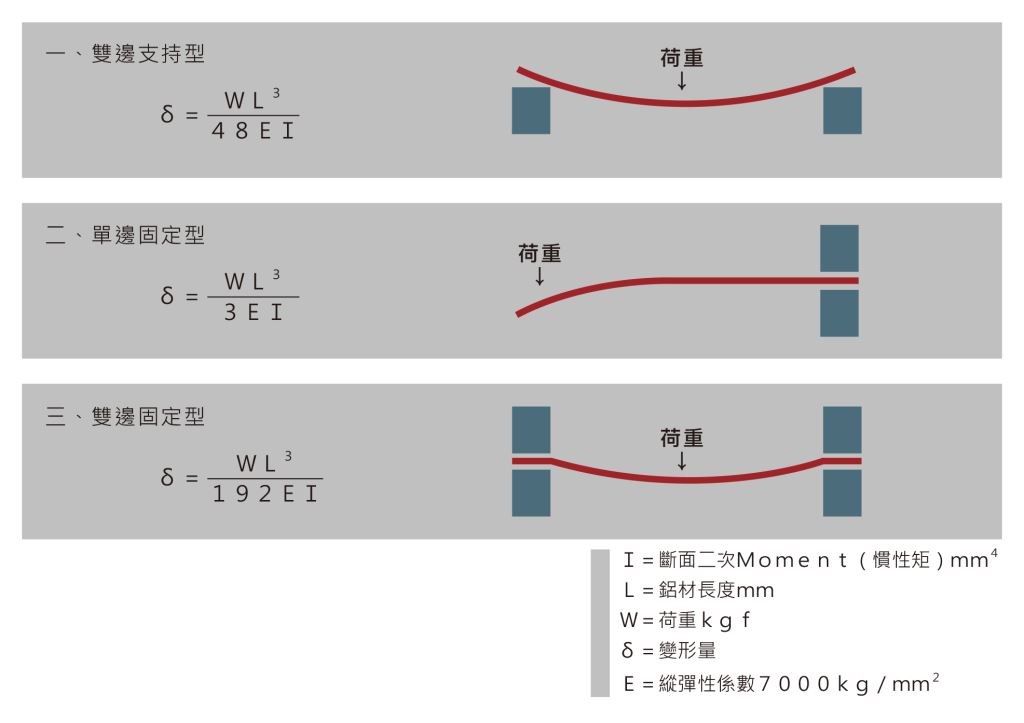

三種裝置方式
計算範例
EF6060(Ix=44.32*10
4mm
4)
L=1000mm W=30kgf
求之變形量各為:
一、雙邊支持型 δ=0.2mm
二、單邊固定型 δ=3.22mm
三、雙邊固定型 δ=0.2mm
