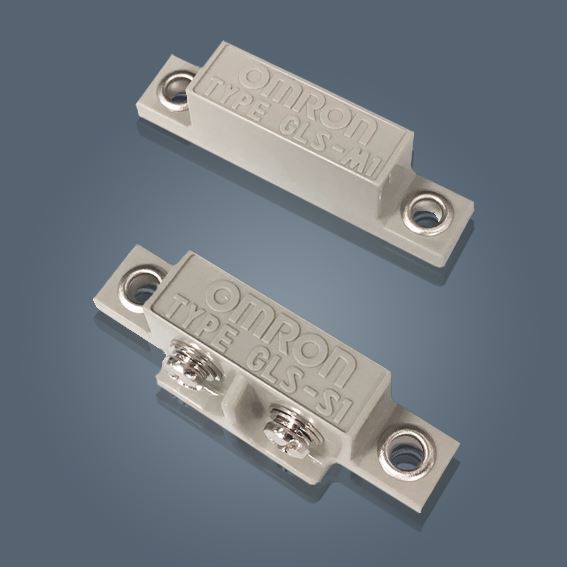

GLS門磁開關感測器

料號：GLS門磁開關感測器

商品詳細介紹Product Introduction

以永久磁鐵控制磁簧開關的近接感測器。
最適合用於門窗等類型的開關檢測。

一、種類

端子台型（開關部）
種類	型號
套裝形式	GLS-1
開關部	GLS-S1
磁鐵部	GLS-M1

出線型（開關部）
種類	纜線長度	型號
套裝形式	1m	GLS-1L
開關部	1m	GLS-S1-L

二、額定/性能

型號		GLS-1	GLS-1L
檢測距離		15mm＊1
接點回路		1a
接點容量＊2		最大操作電壓：DC100V 最大操作電流：DC0.1A 最大接點容量：10W (含開關時)
接點耐電壓		DC250V 1min 漏電流1mA以下
應答頻率		20Hz以下
環境溫度範圍		動作時、保存時：各-20～+60℃(不可結冰結露)
環境濕度範圍		動作時、保存時：各35～85%RH(不可結露)
接觸電阻		150mΩ以下	250mΩ以下 (含纜線的導體阻抗)
耐電壓		AC1,000V 1min 各端子與外殼間
使用壽命		5,000萬次以上(DC24V0.1A電阻負載時)
振動(耐久性)		10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)		300m/s2 X、Y、Z各方向 3次
保護構造		IEC規格 IP40
連接方式		端子台型	出線型(標準纜線長度1m)
材質	開關部	ABS
	磁鐵部

＊1. 請注意實際檢測距離為15mm以上。
＊2. 無法用於AC。

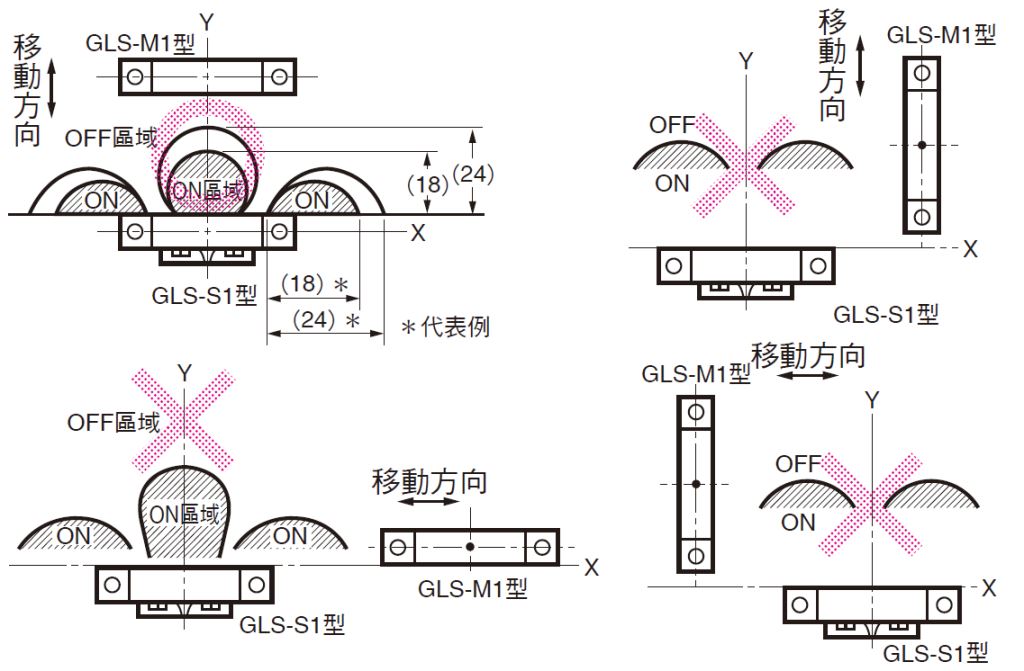

三、檢測範圍

四、內部配線圖

五、使用注意事項
1.若安裝於鐵板等磁性物體，特性將產生變化。
2.若對開關部施加較大的衝擊（從800mm以上的高度掉落等），可能會導致動作不良（常時OFF狀態）。
3.若對開關部施加的電流電壓超出接點容量，可能會導致動作不良（常時ON狀態）。

六、外觀尺寸(單位：mm，無指定尺寸公差：公差等級 IT16)

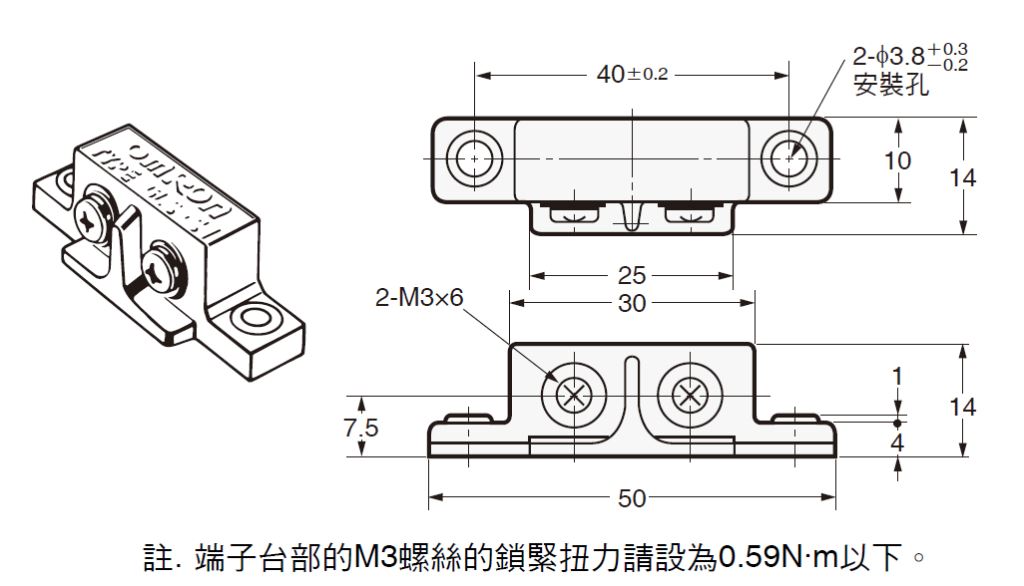

1、開關部（端子台型）GLS-S1型
註：端子台部的M3螺絲的鎖緊扭力請設為0.59N．m以下。

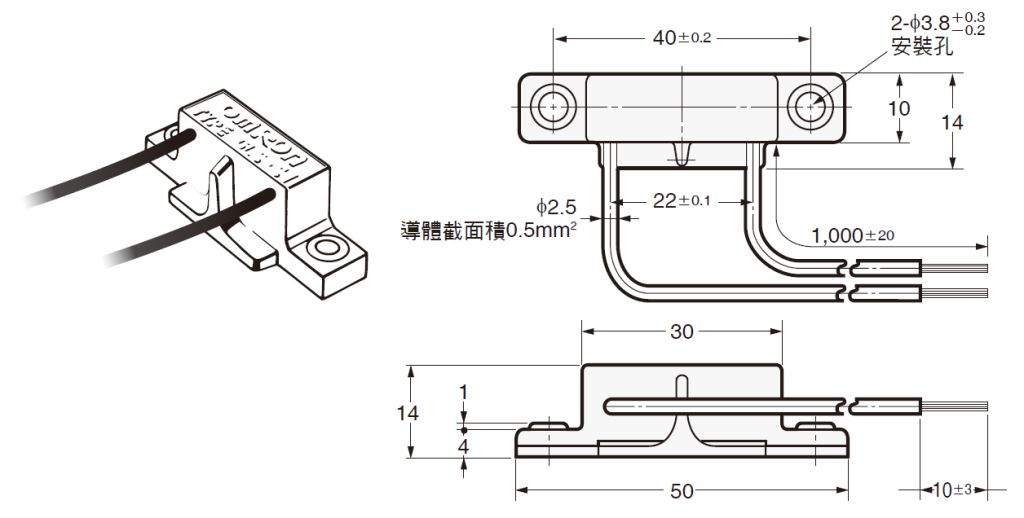

2、開關部（出線型）GLS-S1-L型

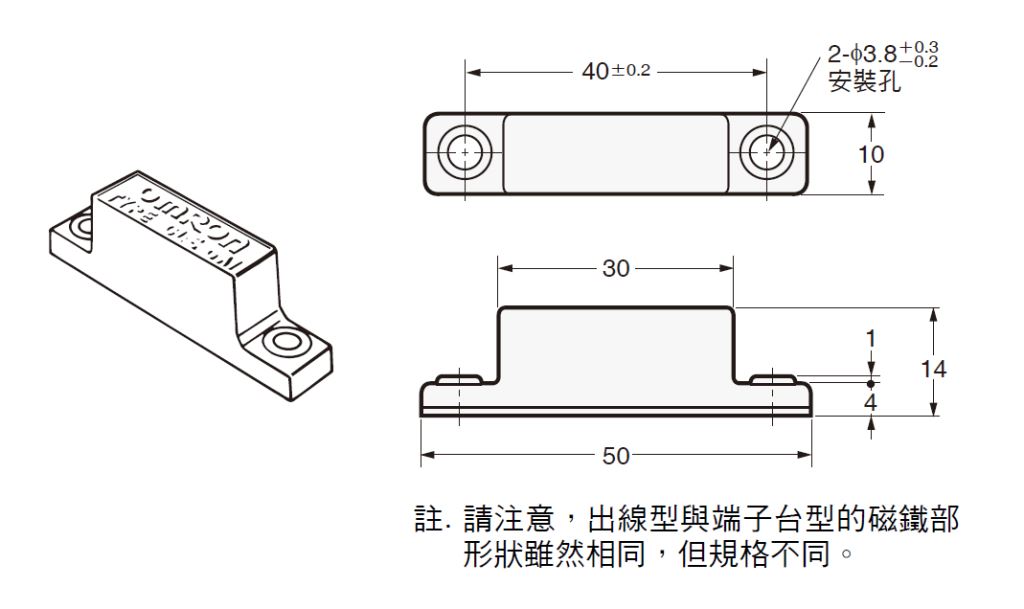

3、磁鐵部GLS-M1型
註：請注意，出線型與端子台型的磁鐵部形狀雖然相同，但規格不同。
