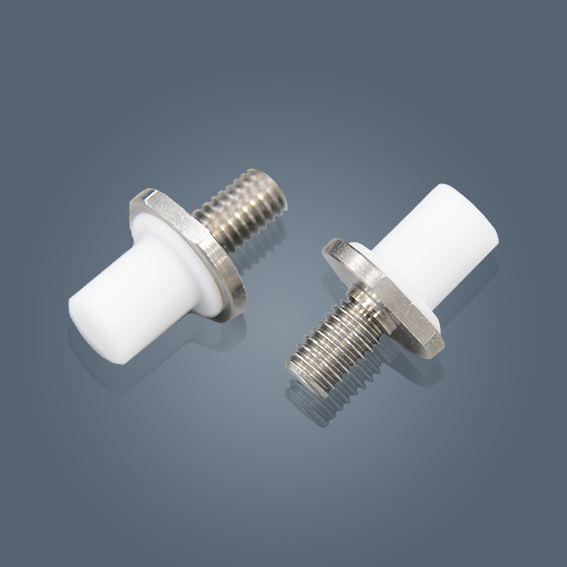

ACG摺疊門窗用定位銷

  • 料號：ACG摺疊門窗用定位銷

商品詳細介紹Product Introduction

型號及規格 ACG-06(配合6系列鋁擠型)
ACG-08(配合8系列鋁擠型)
材質 超高分子量聚乙烯、S45C
重量 5g(ACG-06)、8.7g(ACG-08)
用途 兩入一組摺疊門窗用定位銷。

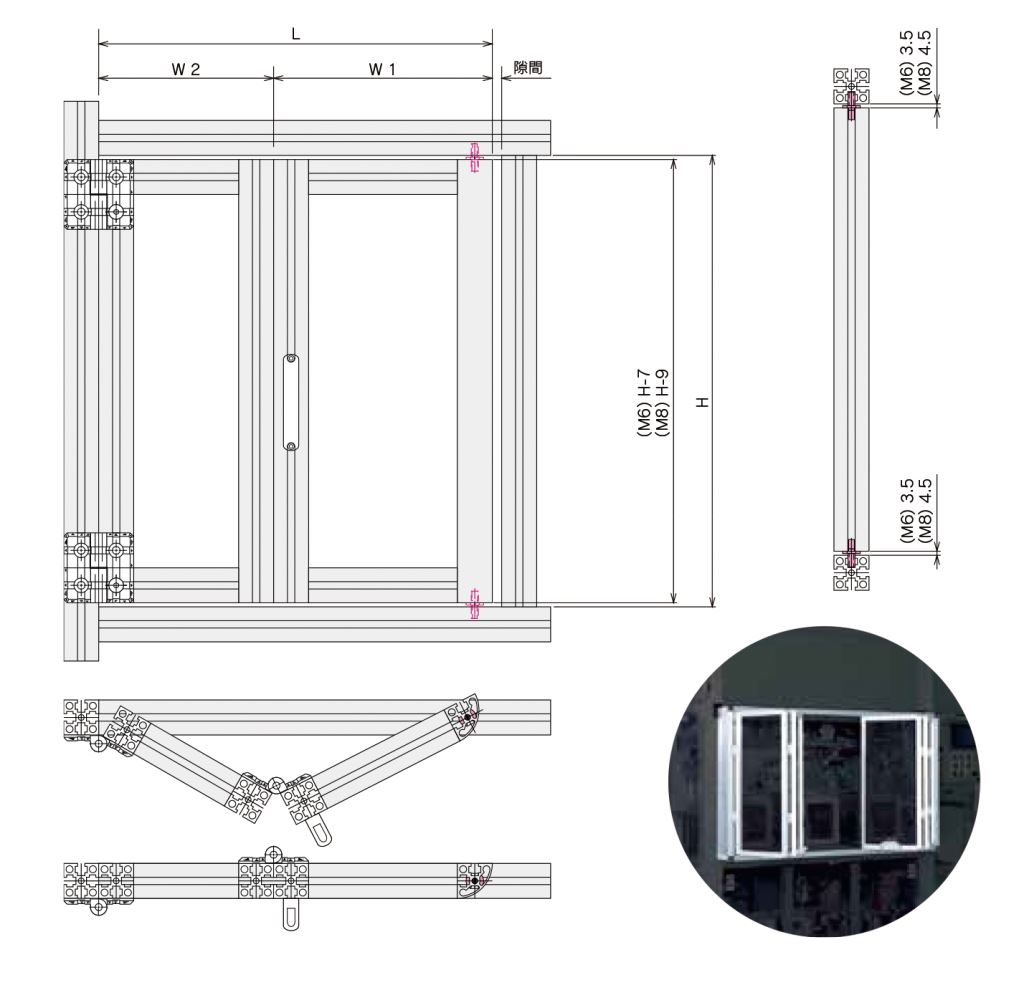

空隙的預留範例
範例型號 W1 空隙
　AIR3030-6　 300 5
400 4
500 3
AI3030-6 300 9
400 7
500 6
AIR4040-8 300 7
400 6
500 5
AI4040-8 300 12
400 10
500 9

摺疊門窗最大尺寸
系列型號 L尺寸
M6 700mm
M8 800mm以下

摺疊門窗最大荷重
系列型號 L尺寸
M6 7kg
M8 10kg以下


開關幅度的計算方法：

-M6-
L是奇數的狀況：
W1=(L+37)/2
W2=W1-37
L是偶數的狀況：
W1=(L+38)/2
W2=W1-38

-M8-
L是奇數的狀況：
W1=(L+47)/2
W2=W1-47
L是偶數的狀況：
W1=(L+48)/2
W2=W1-48
